光分路器(耦合器)

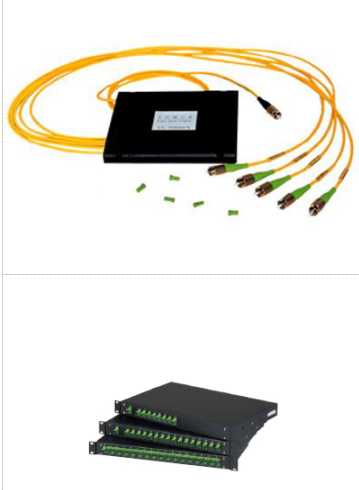

PON網絡專用光分路器
產品分類： 光分路器(耦合器) 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：
三窗口耦合器是我公司利用獨特的帶寬拓展技術(非對稱工藝)以改變器件的波長特性，使得器件在 1310nm 、1490nm 及 1550nm 三個窗口內均能同時滿足分光精度要求。該光分路器是專門用于“三網合一”的低成本解決方案；也可應用到 FTTH 網絡中，它用單根光纖能實現三個波長的雙向傳輸。 產品特點     附加損耗低     傳輸方向性好     偏振相關損耗低     良好的環境穩定性     三個工作窗口 應用范圍     光纖通信系統     光纖接入網     光纖CATV     FTTH 技術指標  產品類型 標準型三窗口光分路器  中心波長 1310、1490、1550  帶寬 1310± 40、1490±10、1550±40  分光比(%) 1 ～ 50  典型附加損耗(dB) ≤ 0.15  典型插入損耗(dB) ≤ 3.6  偏振相關損耗(dB)   ≤ 0.10  方向性(dB) 　≥ 55  溫度穩定性(dB/℃) ≤ 0.002  工作溫度(℃) -40 ～ +70  儲存溫度(℃) -40 ～ +85  最大承載功率(mW) 300  最大抗拉力(N) 5  封裝尺寸 Φ3.0×50  工業標準 Telcordia GR-1221-CORE  最大插入損耗(dB) 1×4 1×8 1×16 1×32 7.0 10.0 13.5 17.0  插入損耗均勻性(dB) 1×4 1×8 1×16 1×32 1.6 1.8 2.4 3.0
