OY2007 機房綜合數據復用系統
產品分類： 機房監控產品 【大 中 小】
0

【附件下載】：資料下載
【產品特點】：

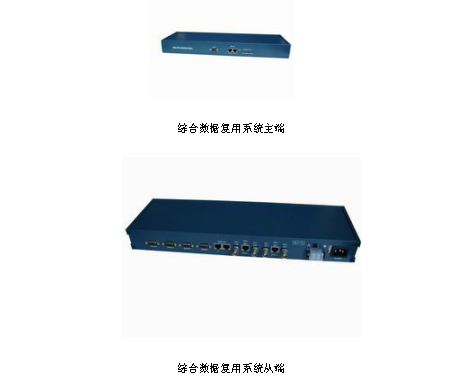

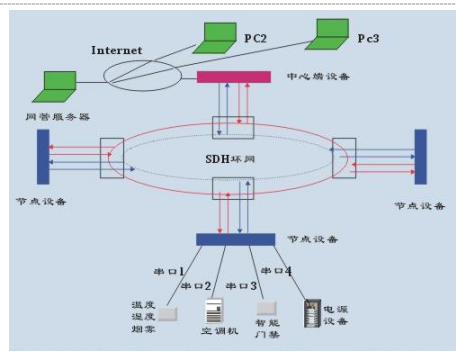

將各基站的RS232/RS485串行數據通過E1環網的方式匯聚在中心機房，并轉換為以太網數據傳輸至網管中心的功能；同時綜合數據復用系統還能夠利用剩余的E1環網時隙為各基站提供交換式以太網接口，并收斂于中心機房。在基站需配置節點端設備，在中心機房需配置中心端設備，一個中心端設備最多能夠攜帶15臺節點端設備構成E1環網,E1環網具有雙環保護機制。 硬件設備特點     1.每個節點端硬件設備擁有一個唯一ID標志符，標志符范圍從1-FFFF之間。     2.節點端設備提供4-232串口、8-232串口、4-232串口+4-485串口、4-232串口    +2交換式以太網、8-232串口+2交換式以太網、4-232串口+4-485串口+2交換    式以太網六種設備類型     3.節點端設備各串口間對等無差別，波特率1200-38400之間，環路中帶以太網    形式的設備共享分配的帶寬，動態帶寬分配策略既按需分配。     4.中心端設備分為n232轉nEth類型及n232+nEth轉Eth兩種設備類型，其中的兩    種以太網出口分別對應為232數據收斂口及共享以太網數據收斂口，彼此獨    立。     5.中心端設備可按臺式或機架式應用。     6.中心端設備提供IE瀏覽功能，可配置IP，及簡單網管，另有一RS232控制    口，可做高級維護用。 服務器軟件特點     1.提供TCP/UDP可選傳輸協議，用戶可以根據自己的需要來選擇一種與服務器    軟件通信的協議。     2.支持同一前置機下網絡結構的動態割接自適應功能，對用戶客戶端軟件無影    響。     3.提供系統自動發現節點維護配置表，與用戶手工配置節點端口映射關系相結    合的功能。     4.提供用戶對指定節點狀態信息查詢功能，用戶可以查詢節點的類型，每個串    口的狀態（如：是否在線等）。     5.提供所有節點設備的狀態信息實時報告機制，用戶可實時了解每個節點設備    的通信狀態信息。     6.提供日志功能，對通信的過程與故障診斷提供幫助。 網管軟件功能     1.網管軟件獨立與中心端通信，與服務器軟件無關聯。     2.提供設備自動拓?fù)浒l(fā)現功能，一網管軟件可網管多個前置機攜帶的設備，拓    撲能夠涵蓋：前置機—>中心端—>節點端—>串口。     3.提供串口配置批處理功能。     4.提供實時狀態信息顯示、告警及數據備份功能。     5.提供串口自環等測試功能。     6.網管軟件為可選用的軟件，即系統在沒有網管軟件的情況下也能夠正常工    作。 技術指標      G.703接口     速 率：2.048Mbit/s±50ppm     碼 型：HDB3碼     阻 抗：75Ω（非平衡）、120Ω（平衡）可選且自適應     接口特性：滿足G.703、G.704等標準     抖動特性：滿足G.832標準     連接器：Q9(75Ω)、RJ48-C（120Ω）     幀結構：成幀     以太網接口     10M/100M自協商，直通/交叉自適應     全雙工流量控制     以太網口數量：1~2個     共享以太網接口帶寬  N*64K（ n≤30 ）     RS232接口     功能卡控制口，速率：38400bit/s     電壓選擇     臺式：AC 220V、 DC -48V兼容     機框：AC220V或DC-48V，有熱備份功能。     可波動電壓     180 VAC～260 VAC     或-38 VDC ～ - 72 VDC      功耗     臺式設備<5W     機框設備<75W     工作條件     溫  度  ：   0℃ ～ +70℃     濕  度  ：    95%     大氣壓  ：    70kpa ～ 106kpa     設備尺寸     臺式：435mm ×144mm × 48mm     機框設備：483mm*165mm*177mm     （可上標準的19英寸機架）    系統設備型號  產品型號 設備描述 OY2007 FE1-4RS232  4RS232節點端設備 OY2007 FE1-8RS232  8RS232節點端設備 OY2007 FE1-2Eth*4RS232  4RS232+2交換式以太網節點端設備 OY2007 FE1-2Eth*8RS232  8RS232+2交換式以太網節點端設備 OY2007 FE1-4RS232*4RS485  4RS232串口+4RS485節點端設備 OY2007 FE1-2Eth*4RS232*4RS485  4RS232串口+4RS485串口+2交換式以太網節點端設備 OY2007 Eth-FE1(nRS232)  僅收斂串口數據的中心端設備 OY2007 2Eth-FE1(nRS232*nEth)  同時收斂串口數據及共享以太網數據的中心端設備 OY2007 nE1Bridge  實現系統星型組網的設備 典型應用  圖一：機房綜合數據復用系統組網
